Как бороться с обледенением кровли
Наледь на кровле, в водосточных трубах и желобах совсем не обязательно крошить стальным ломом – целесообразнее предотвращать ее появление с помощью системы антиобледенения. Чтобы она работала эффективно, необходимо подобрать тип кабеля, правильно сделать его раскладку и монтаж. Как на профессиональном уровне, с учетом требований нормативных документов, организовать обогрев кровли и водостока, рассказывает продавец-консультант отдела «Электротовары» Лемана ПРО Алексей Злотников (Новосибирск).
ПРОЕКТИРОВАНИЕ СИСТЕМЫ ПРОТИВООБЛЕДЕНЕНИЯ
«Напомню: организация системы кабельного противообледенения кровли и водостока выполняется в соответствии с СП 17.13330.2011 «Кровли. Актуализированная редакция СНиП II-26-76», СП 32.13330.2011 «СНиП 2.04.03 Канализация. Наружные сети и сооружения» и Постановлением Правительства РФ №930 от 25 апреля 2012 года «О противопожарном режиме». При составлении проекта учитывайте, что мощность и число зон обогрева определяется в зависимости от количества тепла, которое выделяется кровлей, а также формы крыши. Например, при малом уклоне на крыше накапливается больше снега и вода во время оттепелей сходит медленнее. Поэтому в ендовах нужно закладывать больше мощности, по сравнению с кровлями с большим углом наклона. Количество нитей в системе и расстояние между ними определяется в зависимости от площади зоны обогрева и погонной мощности нагревательного элемента.
Кроме того, нужно учитывать, что кабельные системы используются для борьбы с наледью, а не с большими снежными массами. При необходимости предотвращения обрушения крыши из-за превышения допустимой нагрузки на нее, устанавливаются специализированные комплексы. Они оснащены датчиками, предназначенными для определения высоты снежного покрова и мониторинга снеговой нагрузки в режиме реального времени.
КАКОЙ КАБЕЛЬ ВЫБРАТЬ
Для борьбы с наледью на кровле используется два вида нагревательного кабеля: резистивные и саморегулирующиеся. Первый вариант обладает постоянным сопротивлением по всей длине, он отдает тепло равномерно на каждом участке. Его монтируют, когда на протяжении всего кабеля соблюдается одинаковый температурный режим. В противном случае изделие в нагруженной зоне начнет перегреваться, и система перестанет работать.
При выборе типа обогрева необходимо учитывать, что резистивный кабель имеет фиксированную длину, то есть укоротить его при монтаже не получится. Но есть у него и несомненные преимущества: низкая стоимость, отсутствие стартовых токов и простой подбор автоматики по ПУЭ.
Альтернативой резистивного кабеля является саморегулирующийся нагревательный элемент с меняющейся теплоотдачей. Он способен подстраиваться под условия эксплуатации и нагревать холодные участки сильнее. Такой кабель дороже, но у него можно регулировать длину, а также допустимо делать пересечения. Он позволяет экономить электроэнергию за счет эффекта саморегулирования. Нагревательный элемент отличается надежностью даже при работе в сложных условиях. Кроме того, его можно применять для мягких кровель. К недостаткам относят стартовые токи, но они поддаются регулировке с помощью устройств плавного пуска.
На мой взгляд, оптимальное решение для борьбы с наледью на кровле — сочетание обоих видов кабеля, резистивного (монтируют только в ендовах, желобах и на горизонтальных участках) и саморегулирующегося (в остальных случаях). Это связано с тем, что лед на крыше образуется неравномерно (на одних участках его больше, на других меньше).
ОСОБЕННОСТИ МОНТАЖА СИСТЕМЫ
Помимо силовых кабелей, система противообледенения включает в свой состав монтажные коробки, узлы подвода питания, аппаратуру управления (терморегуляторы, щиты) и крепежные элементы, такие как монтажные ленты, клипсы, кронштейны, зажимы. Также возможно подключение сигнальных проводов для датчиков температуры, влаги и осадков.

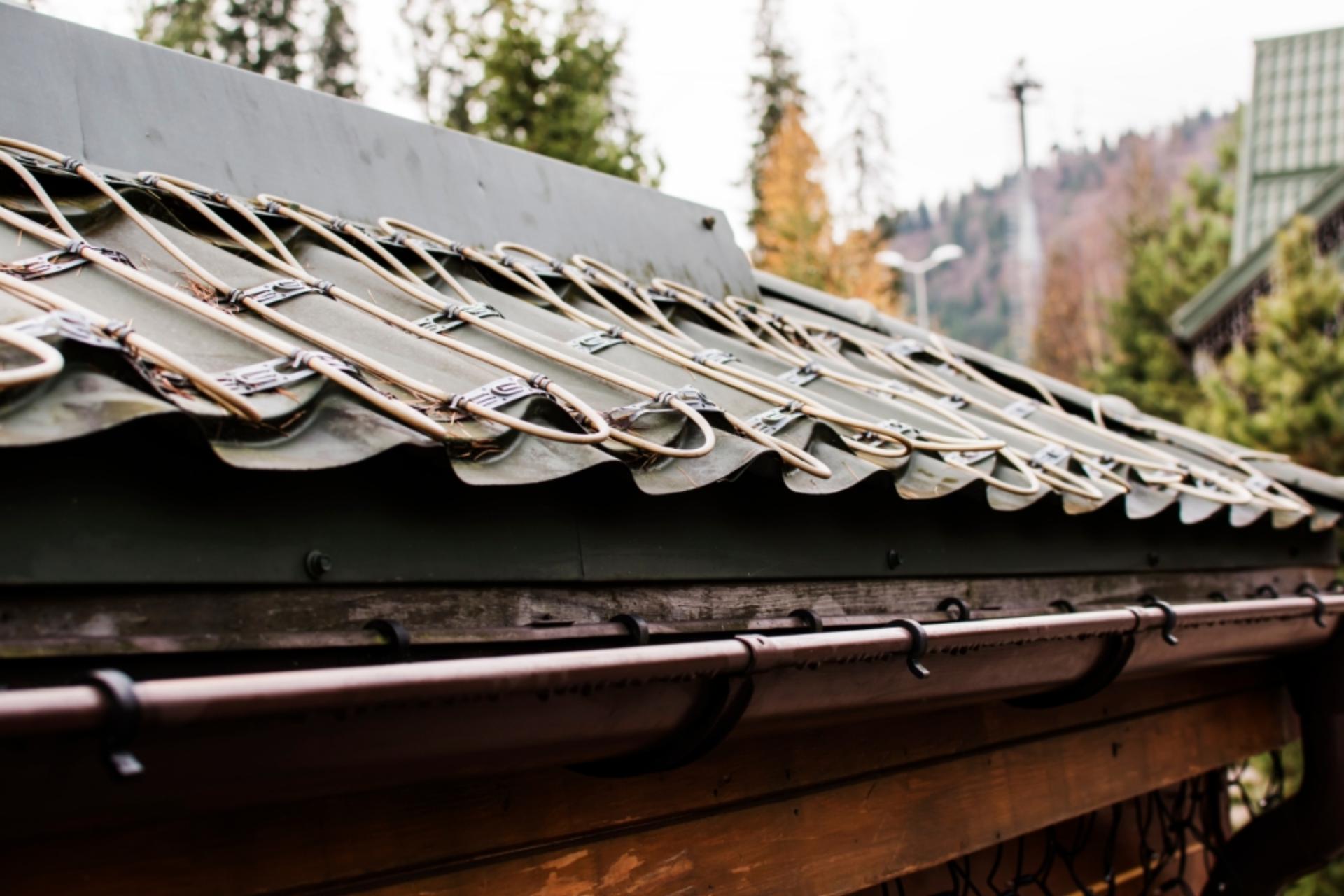

Перед монтажом системы противообледенения необходимо выполнить расчет требуемой мощности относительно крыши и водостока, в который прокладывают кабель, чтобы оттаявшая вода беспрепятственно стекала вниз. Для обогрева кровли применяются нагревательные элементы мощностью до 32 Вт/м. При укладке на мягкое покрытие, в желобах и пластиковых трубах показатель ниже — до 20 Вт/м. Чтобы добиться эффективной работы обогрева, кабель монтируется на равном расстоянии с примерным шагом 3 см. Крепление выполняется с помощью монтажной ленты или сетки с хомутами.
Если водосточная система на крыше не предусмотрена, то нагревательный кабель монтируется по капельнику. Укладку кабеля в желобах выполняют в виде одной или нескольких линий, которые не должны пересекаться. Расчет мощности каждого участка делается отдельно. На крыше со стандартным диаметром желоба 100-120 мм достаточно двух линий. При большем размере их число увеличивается до четырех. Провода в трубах (при длине более 2 м) крепят на тросе с оболочкой. Нити резистивного кабеля не должны касаться друг друга. Нагревательный элемент на нижний край кровли заводят на ширину, большую длины карнизного свеса.
При этом необходимо учитывать внешние агрессивные воздействия на кабель, такие как ультрафиолетовое облучение, давление снежных масс, перепады температур. Чтобы выдержать все нагрузки, провода должны иметь бронирующую оплетку из проволоки, водонепроницаемую внешнюю оболочку и обладать погонной мощностью не ниже 20 Вт/м. При отсутствии организованного водостока на скате устраивают дополнительный обогрев петлями (ширина 0,5 м) и ставят снегоотобойники, чтобы защитить систему от механических повреждений.
При разработке проектного решения и монтаже исходите из того, что длина одной секции нагревательного кабеля не должна превышать 60 м. Чем меньше будет участок, тем эффективнее будет работать система. В раскладке нужно учитывать минимальные радиусы изгиба, а также предусматривать меры механической защиты греющего элемента на угловых участках, таких как повороты, подъемы или опуски. Для этого применяют специальные планки. Их устанавливают, чтобы предотвратить повреждение нагревательного элемента, когда он проходит через острые края. При монтаже планки сгибают примерно на 90 градусов и крепят кабельными стяжками к центру водосточной трубы. Также подобные защитные элементы разрешается использовать в широком желобе. В этом случае их устанавливают в виде распорки в горизонтальном или вертикальном положении».
По материалам Лемана Про
